  Was ist Thermografie?

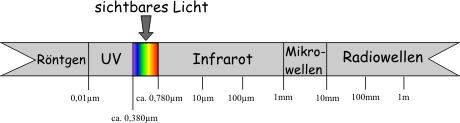

  Die Thermografie ist ein Bildgebendes Verfahren, um nicht sichtbare Infrarotstrahlung sichtbar zu machen. Diese Infrarotstrahlung befindet sich zwischen den sichtbaren Licht (für das menschliche Auge) und den Mikrowellen.


  Diese Wärmestrahlen (Inrarotstrahlung) werden von jeden Körper oberhalb des absoluten Nullpunktes (0 Kelvin oder -273°C) abstrahlt. Sie werden nicht vom menschlichen Auge erfasst, erst wenn ein Körper bei einigen 100°C anfängt zu glühen, nimmt das menschliche Auge dies wahr.

Die Grundlagen der Thermografie wurde im Jahre 1800 vom Astronomen Sir Frederick William Hentschel mit Hilfe eines Glasprismas entdeckt.

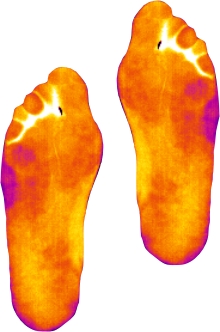

Da jeder Körper eine Strahlung abgibt, müssen wir diese lediglich erfassen und wiedergeben. Dies geschieht durch die Thermografie. Jede gemessene Temperatur wird einer Farbe zugeordnet und kann in verschiedenen Farbskalen wiedergegeben werden.
z.B. Eisenfarbe, Regenbogenfarbe, Grau usw.



  Es ist wichtig die passende Temperaturskala neben dem Thermografiebild zu sehen. Um den richtigen Farbton der Temperatur zuzuordnen.

Die Inrarotkamera kann aber nur die Körperoberfläche erfassen, sie kann nicht hinein oder hindurchschauen.

  Die Elektrothermografie

  Mit der Elektrothermografie ermittelt man den Ist-Zustand einer elektrischen Anlage unter Auslastung, bei laufenden Betrieb. Dies ist möglich, da es sich um eine Berührungslose Untersuchung handelt. Durch die Infrarotbilder werden Unregelmäßigkeiten sichtbar gemacht, die man mit dem bloßen Auge nicht erkannt hätte. Dadurch können teure Ausfälle vermieden werden, da man Auffälligkeiten früher erkennt und beheben kann, bevor es zu Ausfällen kommt.



~ Kontrolle bei laufenden Betrieb der Elektroanlage
~ Verringerung der Brandgefahr
~ frühe Erkennung von Problemen bevor es zu Ausfällen kommt

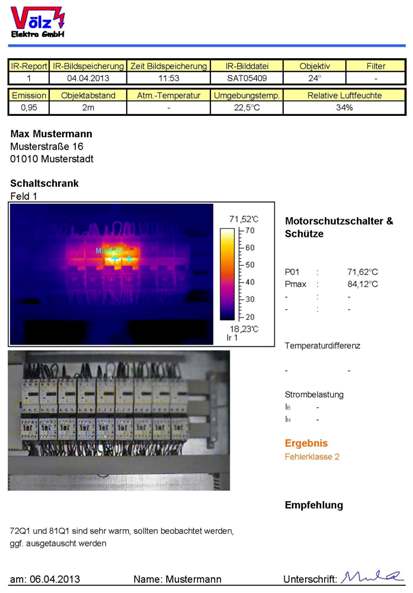

  Beispiel für ein Thermografiebericht

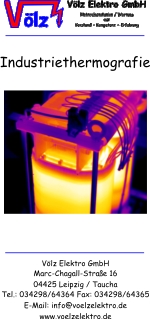

  Flyer als PDF
